Инструкция по обновлению встроенного ПО
Перед началом обновления обязательно прочтите инструкцию ДО КОНЦА! и подготовьте заранее всё необходимое для прошивки.
!!!ВНИМАНИЕ! ОБЯЗАТЕЛЬНО К ПРОЧТЕНИЮ!!!
Приборы "Беркут-5" с прошивкой 5.17.1 с серийными номерами: 38264-38294, в связи со сбоем, произошедшем в компьютере при прошивке на производстве, нельзя прошивать самостоятельно. После попытки самостоятельной прошивки прибор не включится.
Для устранения этой неисправности необходимо обратиться в сервисный центр. В случае, если была попытка обновления прошивки самостоятельно, восстановление прибора будет осуществлено бесплатно в течение всего срока службы прибора.
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Все, что Вы делаете – на Ваш страх и риск. Автор этого текста не несет ответственности за действия пользователей и как следствие убитые приборы.
Гарантийные обязательства не распространяются на неисправности, связанные с неквалифицированным обращением с прибором. Восстановление работоспособности в случае выхода прибора из строя к гарантийным работам не относится.
!!!ВНИМАНИЕ! ОБЯЗАТЕЛЬНО К ПРОЧТЕНИЮ!!!
Приборы "Беркут-5" с прошивкой 5.17.1 с серийными номерами: 38264-38294, в связи со сбоем, произошедшем в компьютере при прошивке на производстве, нельзя прошивать самостоятельно. После попытки самостоятельной прошивки прибор не включится.
Для устранения этой неисправности необходимо обратиться в сервисный центр. В случае, если была попытка обновления прошивки самостоятельно, восстановление прибора будет осуществлено бесплатно в течение всего срока службы прибора.
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Все, что Вы делаете – на Ваш страх и риск. Автор этого текста не несет ответственности за действия пользователей и как следствие убитые приборы.
Гарантийные обязательства не распространяются на неисправности, связанные с неквалифицированным обращением с прибором. Восстановление работоспособности в случае выхода прибора из строя к гарантийным работам не относится.
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Возможность обновления встроенного ПО поддерживается, начиная с версии прошивки 5.12.
В настоящее время существует четыре разновидности приборов "Беркут-5".
ВНИМАНИЕ! В 2022-ом году была выпущена партия новых приборов с передней панелью без значка связи с компьютером. Поэтому ориентироваться на тип кабеля для прошивки нужно по дате производства прибора.
Для приборов "Беркут-5" 2016-го модельного года (выпущены после 10.12.2015 г.), "Пилигрим-47" достаточно приобрести Кабель для связи с ПК нового образца (с аудиоразъемом 3,5 мм с одной стороны и USB с другой, в кабель встроен преобразователь интерфейса USB-UART), установить требуемое программное обеспечение и скачать сам файл "прошивки". Подключение к компьютеру в этих приборах осуществляется через гнездо наушников. Для прошивки модели "Пилигрим-47" для подключения кабеля необходимо воспользоваться стандартным переходником 3,5-6,3 мм.
Для обновления ПО в этой версии прибора необходимо проделать следующие операции.
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Возможность обновления встроенного ПО поддерживается, начиная с версии прошивки 5.12.
В настоящее время существует четыре разновидности приборов "Беркут-5".
ВНИМАНИЕ! В 2022-ом году была выпущена партия новых приборов с передней панелью без значка связи с компьютером. Поэтому ориентироваться на тип кабеля для прошивки нужно по дате производства прибора.
Для приборов "Беркут-5" 2016-го модельного года (выпущены после 10.12.2015 г.), "Пилигрим-47" достаточно приобрести Кабель для связи с ПК нового образца (с аудиоразъемом 3,5 мм с одной стороны и USB с другой, в кабель встроен преобразователь интерфейса USB-UART), установить требуемое программное обеспечение и скачать сам файл "прошивки". Подключение к компьютеру в этих приборах осуществляется через гнездо наушников. Для прошивки модели "Пилигрим-47" для подключения кабеля необходимо воспользоваться стандартным переходником 3,5-6,3 мм.
Для обновления ПО в этой версии прибора необходимо проделать следующие операции.
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Перед началом обновления ВНИМАТЕЛЬНО прочтите инструкцию ниже ДО КОНЦА! Не точное выполнение некоторых пунктов может привести прибор и кабель к выходу из строя!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Обновление прошивки осуществляется с помощью программы, написанной специально для Беркута.
Скачать программу.
Последовательность действий для обновления программного обеспечения:
1. Скачать архив с требуемой версией программного обеспечения на свой компьютер.
2. Создать в корневом каталоге жесткого диска папку, например, "Berkut-5" и распаковать содержимое архива в эту папку.
3. Подключить USB-кабель к USB порту компьютера и установить необходимые драйверы (как правило, драйверы устанавливаются автоматически), если автоматически драйверы установлены не были, установите драйверы, соответствующие чипу кабеля вручную.

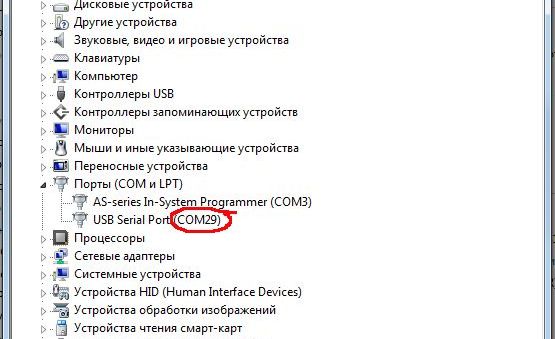

4. Определить номер COM-порта, через который будет осуществляться прошивка. Это можно сделать через Диспетчер устройств-Порты (COM и LPT).
Обновление прошивки осуществляется с помощью программы, написанной специально для Беркута.
Скачать программу.
Последовательность действий для обновления программного обеспечения:
1. Скачать архив с требуемой версией программного обеспечения на свой компьютер.
2. Создать в корневом каталоге жесткого диска папку, например, "Berkut-5" и распаковать содержимое архива в эту папку.
3. Подключить USB-кабель к USB порту компьютера и установить необходимые драйверы (как правило, драйверы устанавливаются автоматически), если автоматически драйверы установлены не были, установите драйверы, соответствующие чипу кабеля вручную.
4. Определить номер COM-порта, через который будет осуществляться прошивка. Это можно сделать через Диспетчер устройств-Порты (COM и LPT).
5. Включить прибор в режиме обновления программного обеспечения (в случае "Беркут-5" - через меню или включением с зажатой кнопкой «СТРЕЛКА ВНИЗ», в случае "Пилигрим-47" - включить прибор, удерживая кнопку "Баланс грунта").
6. Подключить другой конец кабеля к разъему наушников прибора (на лицевой панели прибора "Беркут-5" должна быть изображена пиктограмма наушников со стрелками. Если такой пиктограммы нет, прибор может выйти из строя при таком подключении).
7. С помощью программы загрузить требуемую версию программного обеспечения (прошивки).
8. После окончания прошивки прибор запустится в штатном режиме.
9. Сразу после окончания прошивки и запуска прибора отключить USB кабель от прибора.
10. Желательно ( в большинстве случаев не обязательно) сделать полный сброс памяти прибора "Беркут-5". Для этого необходимо выключить прибор, нажать и удерживать нажатыми кнопки «МЕНЮ», «СТРЕЛКА ВВЕРХ», «БГ». Удерживая нажатыми указанные кнопки включить прибор.
11. После полного сброса необходимо настроить заново все датчики.
На этом обновление "прошивки" закончено.
ВНИМАНИЕ!
Не допускается подключение кабеля к разъему наушников при работающем приборе без включения режима обновления прошивки!
Для приборов, которые выпущены в период с 1.09.2013 г. по 10.12.2015 г., необходимо приобрести Кабель для связи с ПК, установить требуемое программное обеспечение и скачать сам файл "прошивки". В этих приборах на электронной плате штатно установлен шестиконтактный разъем для программирования.
Процесс обновления прошивки аналогичен, за исключением варианта подключения кабеля.

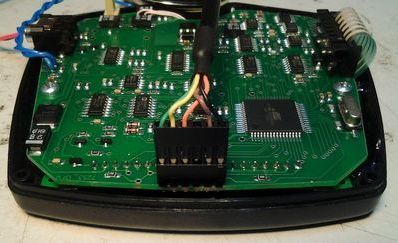

Подключение кабеля к шестиконтактному разъему на плате прибора осуществляется таким образом, чтобы треугольная метка на разъеме кабеля располагалась в верхнем левом углу платы, при этом черный провод на кабеле должен быть расположен со стороны шлейфа клавиатуры, а зеленый со стороны разъема наушников как показано на фотографии.
6. Подключить другой конец кабеля к разъему наушников прибора (на лицевой панели прибора "Беркут-5" должна быть изображена пиктограмма наушников со стрелками. Если такой пиктограммы нет, прибор может выйти из строя при таком подключении).
7. С помощью программы загрузить требуемую версию программного обеспечения (прошивки).
8. После окончания прошивки прибор запустится в штатном режиме.
9. Сразу после окончания прошивки и запуска прибора отключить USB кабель от прибора.
10. Желательно ( в большинстве случаев не обязательно) сделать полный сброс памяти прибора "Беркут-5". Для этого необходимо выключить прибор, нажать и удерживать нажатыми кнопки «МЕНЮ», «СТРЕЛКА ВВЕРХ», «БГ». Удерживая нажатыми указанные кнопки включить прибор.
11. После полного сброса необходимо настроить заново все датчики.
На этом обновление "прошивки" закончено.
ВНИМАНИЕ!
Не допускается подключение кабеля к разъему наушников при работающем приборе без включения режима обновления прошивки!
Для приборов, которые выпущены в период с 1.09.2013 г. по 10.12.2015 г., необходимо приобрести Кабель для связи с ПК, установить требуемое программное обеспечение и скачать сам файл "прошивки". В этих приборах на электронной плате штатно установлен шестиконтактный разъем для программирования.
Процесс обновления прошивки аналогичен, за исключением варианта подключения кабеля.
Подключение кабеля к шестиконтактному разъему на плате прибора осуществляется таким образом, чтобы треугольная метка на разъеме кабеля располагалась в верхнем левом углу платы, при этом черный провод на кабеле должен быть расположен со стороны шлейфа клавиатуры, а зеленый со стороны разъема наушников как показано на фотографии.
Приборы более ранних выпусков (до сентября 2013 г.), у которых разъем наушников находится на боковой стенке электронного блока. В этом случае для установки необходимых компонентов необходимо обратиться в сервисный центр.
В корпус электронного блока будет установлен разъем для программирования и предложен специальный USB-кабель, отличающийся от кабеля в предыдущем случае.

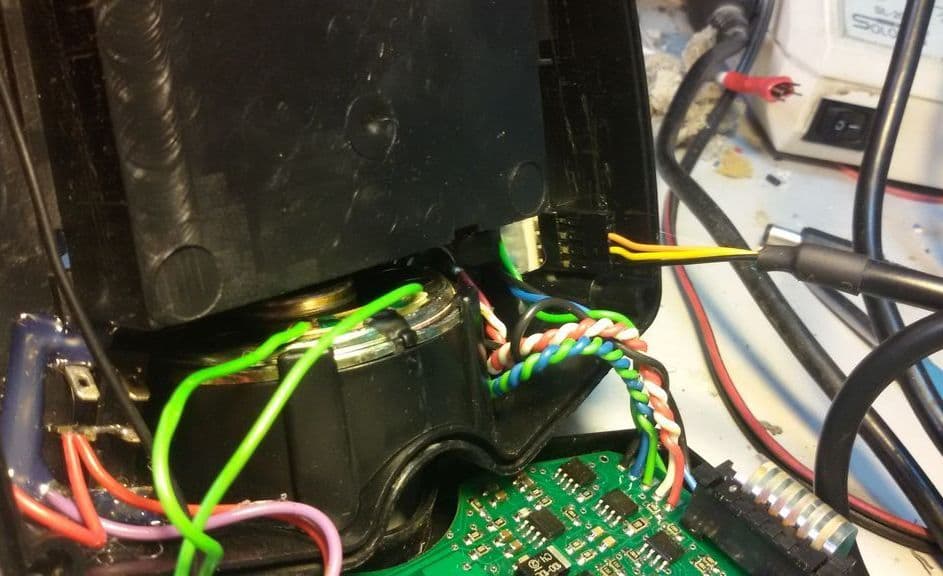

Вариант подключения кабеля к 4-х контактному разъёму. Сам процесс прошивки не отличается от предыдущих.
Вариант подключения кабеля к 4-х контактному разъёму. Сам процесс прошивки не отличается от предыдущих.
Приборы первых выпусков с разъемом наушников, расположенным на задней стенке электронного блока.
В этом случае на электронной плате имеется специальное место для установки микросхемы интерфейса RS232 (COM-порт) и ее вспомогательных элементов, а так же, четырехконтактного разъема для программирования.
Вместо интерфейса RS232 может так же устанавливаться разъём для подключения к USB порту.
Сам процесс прошивки аналогичен предыдущим вариантам.
Если прошивка не начинается – проверьте правильность указания COM-порта и имени файла прошивки. Для прерывания загрузки в нештатном режиме используйте комбинацию клавиш на ПК – «ctrl+C».
Не рекомендуется останавливать процесс прошивки во время загрузки файла прошивки в прибор.
В случае возникновения трудностей обращайтесь по электронной почте: berkut@aka-md.ru.
Возможна доставка USB-кабеля в регионы почтой.
По вопросам установки разъема и приобретения кабеля свяжитесь с нашими специалистами.
История прошивок Беркут-5
Текущая прошивка:
Беркут-5:
Версия 5.22 - b5_v522
Пилигрим-47 4 батарейки:
Версия 6.03 - p47_eng_rus_4_batt.zip
Пилигрим-47 6 батареек:
Версия 6.03 - p47_eng_rus_6_batt.zip
ВНИМАНИЕ! В некоторых случаях после прошивки, а также при откате на предыдущую версию, необходимо выполнить полный сброс прибора.
В этом случае на электронной плате имеется специальное место для установки микросхемы интерфейса RS232 (COM-порт) и ее вспомогательных элементов, а так же, четырехконтактного разъема для программирования.
Вместо интерфейса RS232 может так же устанавливаться разъём для подключения к USB порту.
Сам процесс прошивки аналогичен предыдущим вариантам.
Если прошивка не начинается – проверьте правильность указания COM-порта и имени файла прошивки. Для прерывания загрузки в нештатном режиме используйте комбинацию клавиш на ПК – «ctrl+C».
Не рекомендуется останавливать процесс прошивки во время загрузки файла прошивки в прибор.
В случае возникновения трудностей обращайтесь по электронной почте: berkut@aka-md.ru.
Возможна доставка USB-кабеля в регионы почтой.
По вопросам установки разъема и приобретения кабеля свяжитесь с нашими специалистами.
История прошивок Беркут-5
Текущая прошивка:
Беркут-5:
Версия 5.22 - b5_v522
Пилигрим-47 4 батарейки:
Версия 6.03 - p47_eng_rus_4_batt.zip
Пилигрим-47 6 батареек:
Версия 6.03 - p47_eng_rus_6_batt.zip
ВНИМАНИЕ! В некоторых случаях после прошивки, а также при откате на предыдущую версию, необходимо выполнить полный сброс прибора.
Для этого нужно выключить прибор, нажать и удерживать нажатыми кнопки «МЕНЮ», «СТРЕЛКА ВВЕРХ», «БГ».
Удерживая нажатыми указанные кнопки включить прибор.
После полного сброса необходимо настроить заново все датчики.
После полного сброса необходимо настроить заново все датчики.
Обязательно прочтите пояснения к прошивке, находящиеся в архиве.
Если при попытке открыть архив вылетает ошибка о повреждении, значит, Вы используете устаревшую версию winrar. Обновите winrar и всё заработает!
Если нужны более старые прошивки - свяжитесь с нами любым из способов.
Если при попытке открыть архив вылетает ошибка о повреждении, значит, Вы используете устаревшую версию winrar. Обновите winrar и всё заработает!
Если нужны более старые прошивки - свяжитесь с нами любым из способов.
